HXLG16-12全絕緣全密封充氣式環網開關設備
產品特點及概述: HXLG16-12系列環網開關柜是SF6氣體絕緣的金屬共箱式封閉開關設備,該設備可由負荷開關單元、負荷開關熔斷器組合電器單元、真空斷路器單元、母線進線單元的模塊組成。采用一系列先進技術和材料,具有優異的電氣性能和機械性能,受環境和氣侯影響小,體積小巧,易于安裝,操作方便,無需維護,且具有靈活的組合方式。清晰直觀的設計保證操作簡單、直接。饋線接線容量大,適合多種系統。 單元定義
所屬分類高壓電氣設備
- 產品描述
- 產品參數
產品特點及概述:
HXLG16-12系列環網開關柜是SF6氣體絕緣的金屬共箱式封閉開關設備,該設備可由負荷開關單元、負荷開關熔斷器組合電器單元、真空斷路器單元、母線進線單元的模塊組成。采用一系列先進技術和材料,具有優異的電氣性能和機械性能,受環境和氣侯影響小,體積小巧,易于安裝,操作方便,無需維護,且具有靈活的組合方式。清晰直觀的設計保證操作簡單、直接。饋線接線容量大,適合多種系統。

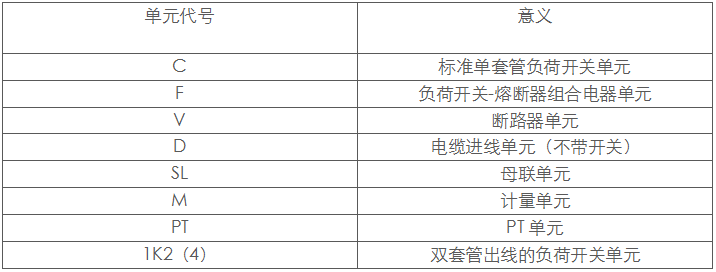

單 元 定 義
主要技術參數:
1、額定電壓:12kV
2、額定電流:125A、630A
3、額定短路開斷電流:20kA、31.5kA(熔斷器)
4、1min工頻耐受電壓:相間、斷口:42kV、48kV
5、雷電沖擊耐受電壓:相間、斷口:75kV、85kV
6、防護等級:外殼IP3X、氣箱IP67
7、外形尺寸:根據組合方式?jīng)Q定
