保護裝置/智能操控裝置

□裝置簡介  WX-2000系列綜合保護測控裝置也稱為經濟型綜合保護測控裝置,是吸收當前先進微機技術研制的集保護,遠動,通訊與一體的綜合自動化系統,該系統適用于66KV及其以下電壓等級變電站;解決了微機保護監控系統在惡劣環境下(如低溫,潮濕,強電磁場干擾,腐蝕性場所,高海拔,高溫,多雷電等)長期可靠運行問題的常規控制,測量與信號兼容性問題,系統還具有保護,遙測,遙脈,遙調,遙控功能,可實現對變電站

所屬分類微機保護裝置
  • 產品描述
  • 產品參數

           □裝置簡介

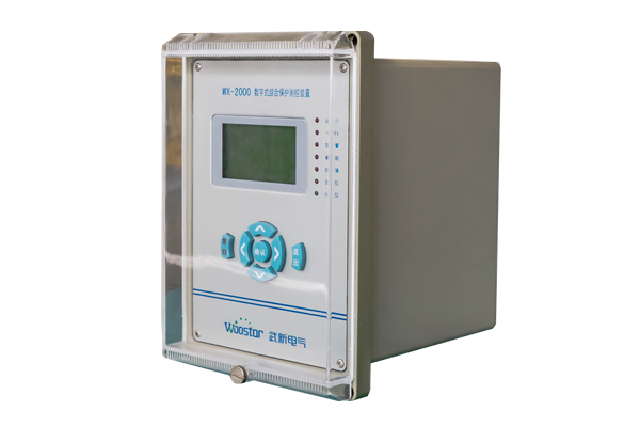

      WX-2000系列綜合保護測控裝置也稱為經濟型綜合保護測控裝置,是吸收當前先進微機技術研制的集保護,遠動,通訊與一體的綜合自動化系統,該系統適用于66KV及其以下電壓等級變電站;解決了微機保護監控系統在惡劣環境下(如低溫,潮濕,強電磁場干擾,腐蝕性場所,高海拔,高溫,多雷電等)長期可靠運行問題的常規控制,測量與信號兼容性問題,系統還具有保護,遙測,遙脈,遙調,遙控功能,可實現對變電站全方位的控制和管理,實現變電站無人值守功能。

      □裝置特點
      ■加強型單元機箱均采用密閉式,內部雙層屏蔽,抗強振動,抗強干擾設計,適應于特殊環境,可組屏安裝也可分散安裝于開關柜上運行
      ■以Microchip的的的公司32位DSP芯片為主體,采用最新集成電路,軟,硬件結合,穩定性,可靠性極高
      ■內部結構采用全懸浮設計,CPU板采用6層板件,能十分有效的防止尖端脈沖的沖擊及浪涌的干擾,特別對于雷擊具有很好的保護作用
      ■64次帶電時間信息的保護動作時間記錄,且掉電保護
      ■采用現場總線網絡或以太網,組網經濟,方便,可直接與微機監控或保護管理機聯網通訊
      ■裝置可存入3套定值,修改及切換定值極為方便
      ■功能齊全的斷路器操作回路,適用于各類斷路器控制,便于老變電站的改造
      ■裝置無背板扎線,在工藝上充分保證制造質量
      ■硬件系統可擴展,模塊類別少,功能強大


    □技術參數



    技術參數 標
    額定數據 交流電流

    圖5A或1A(訂貨時說明)

    交流電壓

    100 / V或100V(訂貨時說明)

    直流電壓

    220V或者110V(訂貨時說明)

    交流頻率

    50HZ

    功率消耗 交流電流回路

    當時間= 5A,每相不大于0.75VA
    當時間= 1A時每相不大于0.5VA

    直流電流回路

    當正常工作時,不大于15W
    當保護動作時,不大于20W

    過載能力 交流電流回路

    2倍額定電流,連續工作;
    20倍額定電流允許10s;
    250A峰值電流,允許10ms

    交流電壓回路

    1.2倍額定電壓,連續工作
    1.4倍額定電壓,允許10S
    產品經受過在電流電壓后,無絕緣順壞

    元件精度

    電流電壓綜合誤差<0.5%; 功率:<0.5%; 頻率:<0.5%

    準確度

    遙信分辨率≤2ms;動作值一致性:±3%; 延時一致性:±20ms;
    事件順序記錄(SOE)分辨率<1ms方向邊緣誤差:±5°

    抗干擾性能 脈沖干擾試驗

    能承受頻率為100KHZ及1MHZ電壓幅值共模2500V差模1000V的衰減震蕩波脈沖干擾試驗

    靜電放電測試

    能承受IEC1000-4-2標準III級,試驗電壓8KV的靜電放電試驗

    輻射電磁場干擾測試

    能承受IEC1000-4-3標準III級,干擾場強10V / M的輻射電磁場干擾試驗

    快速瞬變干擾測試

    能承受IEC1000-4-4標準III級,試驗電壓4KV,頻率2.5KHZ的快速瞬變干擾試驗

    濕熱性能測試

    濕熱性能能承受國標GB / T 7261-2000規定的濕熱試驗

    碰撞性能測試

    耐碰撞性能能滿足國標GB / T 7261-2000規定的要求

    絕緣耐壓標準滿足部標

    交流輸入對地:大于100兆歐

    直流輸入對地:大于100兆歐

    信號及輸出觸點對地:大于100兆歐

    開入回路對地:大于100兆歐

    能承受2KV / 1分鐘的工頻耐壓,5KV的沖擊電壓

    工作環境 環境溫度

    -10~ + 55

    相對濕度

    5%?95%

    大氣壓力

    86?106KPa
