光伏逆變器

WXSSL-500系列三相大功率逆變器產品主要應用于光伏電站或金太陽工程。單機功率范圍覆蓋50~500KW。支持多晶硅、薄膜電池板等配置。由WXSSL-500組成的WXSSL-MW系列集裝箱式逆變單元主要應用于光伏電站,尤其適合惡劣的戶外環境。

所屬分類 光伏發電系統
  • 產品描述
  • 產品參數

    產品特點及描述

      1、高可靠性

     ?、女a(chǎn)品滿足最新國家標準GB/T19964-2012 《光伏發電站接入電力系統技術規定》

      ⑵交直流雙電源冗余供電方案,提高系統可靠性

     ?、沁m應高海拔惡劣環境,可長期連續、可靠運行

     ?、葍?yōu)異的散熱及防護設計

     ?、蓸伺浼訜岢凉窆δ?/div>



      2、和諧電網

     ?、磐ㄟ^低電壓、零電壓穿越、高電壓穿越測試跌 落期間電流波形優異

     ?、朴泄β嗜秶?-100%)連續可調

      ⑶功率因數超前0.9~滯后0.9連續可調

     ?、染邆湟归gSVG功能,全天侯響應電網調度指令



      3、高功率密度

      ⑴較少的空間占用率

      ⑵精確的MPPT算法

     ?、仟毺氐腟VPWM算法

     ?、葮O低夜間損耗



      4、品質保障

     ?、挪捎酶呖煽磕る娙菁夹g(shù),產品壽命20年以上

     ?、平鹛栒J證、TUV、國網認證、符合德國中壓

     ?、请娋W(wǎng) BDEW認證

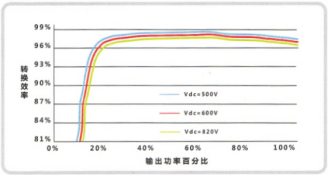

      5、效率曲線

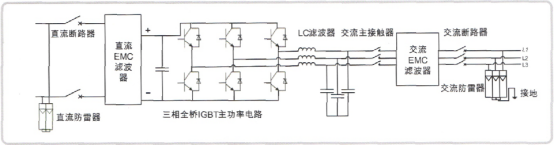

      6、系統框圖







    主要技術參數:


    型號

    WXSSL-100

    WXSSL-500

    直流輸入?yún)?shù)

    ******直流輸入功率(cosφ=1)

    110KW

    550KW

    ******輸入電壓

    1000V

    1000V

    啟動電壓

    520V

    520V

    最低工作電壓

    1120V

    1120V

    ******輸入電流

    100-170A

    500-850A

    交流輸出參數

    額定功率

    100KW

    500KW

    ******交流輸出功率

    110KVA

    550KVA

    ******輸出電流

    201A

    1008A

    總電流波形畸變率

    <3%(額定功率時)

    <3%(額定功率時)

    額定電網電壓

    315V

    315V

    允許電網電壓范圍

    250~380V(可設置)

    250~380V(可設置)

    允許電網頻率范圍

    50/60HZ

    50/60HZ

    電網頻率范圍

    47~52/57~62Hz

    47~52/57~62Hz

    直流電流分量

    <0.5%額定輸出電流

    <0.5%額定輸出電流

    功率因數可調范圍

    0.9(超前)~0.9(滯后)

    0.9(超前)~0.9(滯后)

    轉換效率

    ******效率

    98.4%

    98.7%

    歐洲效率

    98.1%

    98.5%

    保護

    直流輸入側斷路設備

    直流負荷隔離開關加熔斷器

    直流負荷隔離開關加熔斷器

    交流輸出側斷路設備

    交流負荷隔離開關加熔斷器

    交流負荷隔離開關加熔斷器

    直流過壓保護

    具備

    具備

    PV反接保護

    具備

    具備

    電網監測

    具備

    具備

    接地故障監測

    具備

    具備

    過熱保護

    具備

    具備

    絕緣監測

    具備

    具備

    常規數據

    尺寸(長×寬×高)

    1600×800×2000mm

    1600×800×2180mm

     重量

    800kg

    1500kg

    運行溫度范圍

    -25℃-+55℃

    -25℃-+55℃

    外部輔助電源供電

    380V,3A

    冷卻方式

    溫控強制風冷

    溫控強制風冷

    防護等級

    IP21

    IP21

    相對濕度(無冷凝)

    0~95%,無冷凝

    0~95%,無冷凝

    最高海拔

    6000m(超過3000m需降額)

    6000m(超過3000m需降額)

    夜間自耗電

    <50W

    <100W

    排風需求量

    3000m3/h

    4000m3/h

    顯示

    彩色觸摸屏

    彩色觸摸屏

    通信接口/協議

    RS485、以太網/Modbus

    RS485、以太網/Modbus
