行業概述
石油鉆采設備通常工作于公共電網所不及的沙漠、海洋和陸地等環境場合,其中的電站子系統由數臺柴油發電機組和市電及其相應的控制系統構成,為石油鉆機提供動力電源(小電網供電系統)。石油鉆機中的鉆井設備(絞車、泥漿泵和轉盤等)由大功率的交流或直流電動機驅動,根據鉆井工藝需要調節轉速和控制轉矩,因此通常采用VFD變頻調速系統或SCR直流調速系統來滿足鉆井工藝要求。
眾所周知,電力電子裝置( VFD變頻傳動系統和SCR直流傳動系統)對電力系統帶來諧波污染,尤其是對柴油發電機組小電網系統,諧波污染的問題將更為嚴重,而且SCR電驅動系統的功率因數較低,也給小電網系統帶來額外負擔,影響供電質量。
典型負載
在石油鉆機驅動系統中,鉆井系統的設備主要有泥漿泵、絞車、轉盤等,600V?電網產生諧波的諧波源主要有晶閘管整流器、變頻器、變壓器、軟啟動器等,其中以晶閘管裝置和變頻器產生的諧波為主;
用戶關注
① 在使用網電的情況下,保證諧波和無功達到國家標準;
?、凇≡谑褂肰FD系統時,解決變頻器產生的諧波危害;
③ 在使用SCR系統時,解決整流器產生的諧波危害和提高系統功率因數;
?、堋”U峡刂婆_(tái)操作穩定;
?、荨】焖夙憫?yīng)在系統電流快速變化時所需要補償?shù)臒o(wú)功;
⑥ 減小使用變壓器的容量以及由諧波導致的變壓器噪音;
⑦ 設備運行安全穩定,故障率低;
?、唷”憬莸牟僮骶S護

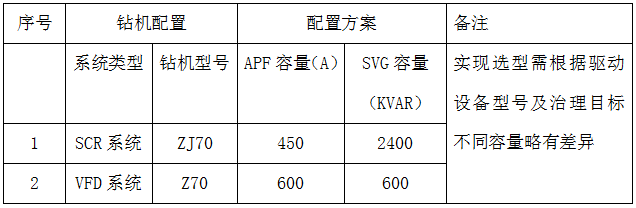

治理方案——選型速查
武新電氣針對解決石油鉆采行業電能質量問題定制化開發的600V電壓等級的WX-APF、WX-SVG系列產品,根據鉆機的配置,推薦如下選型方案:
