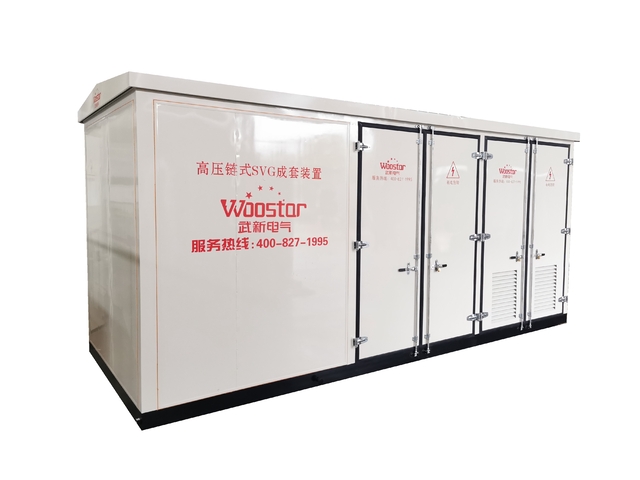

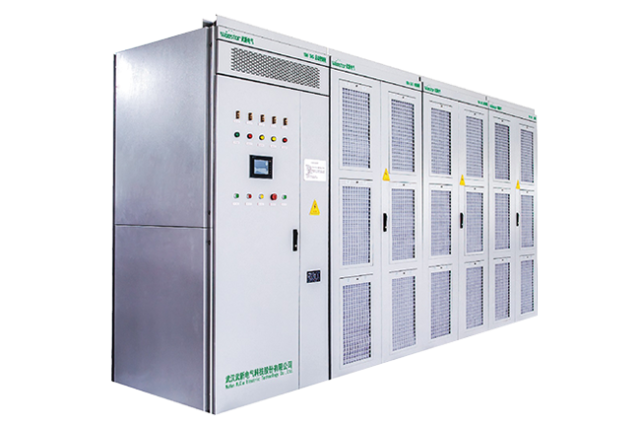

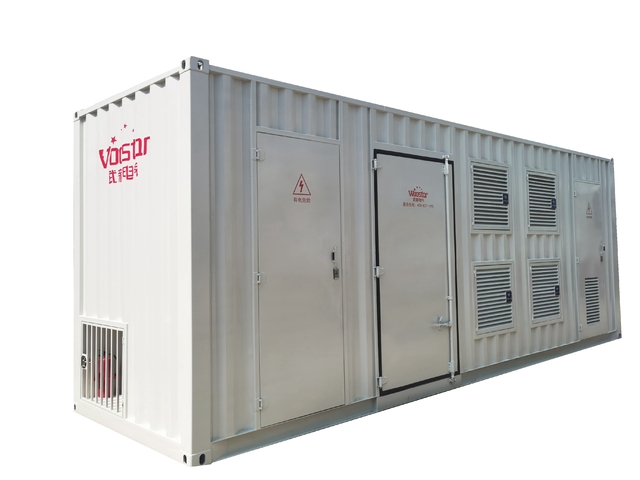

WX-SVG 6kV/10kV/35kV高壓靜止無功發生器
WX-SVG作為新一代的無功補償產品,采用牽引級IGBT功率器件、H橋級 聯的方式直接通過升壓變接入電網,運用先進的數字控制算法,實現快速跟蹤補償負荷無功的目的,是中高壓領域先進的無功補償產品。廣泛運用于光伏、風電、軌道交通、金屬冶煉、化工等行業。
所屬分類高壓SVG
- 產品描述
- 產品參數
產品特點及概述:
1、響應速度快
?、潘矐B(tài)響應時間小于200us;
?、瓶傢憫?yīng)時間小于5ms,特別適合補償沖擊性負荷和治理電壓閃變現場。
2、無功補償效果好
⑴補償后功率因素≥0.99;
?、撇捎孟冗M(jìn)的控制算法:DDQ+重復+PR;
?、遣捎眠M(jìn)口光纖通信模塊,通信信號高速可靠同時有效隔離高壓單元;
⑷采用獨特的三級直流電壓控制方案,使得總的直流電壓、不同相間的直流電壓和每一相內的直流電壓都等于設定值,有效的保證了裝置的整體運行安全;
?、刹捎肍PGA作為裝置的保護芯片,使得系統在任何情況下都可以得到有效的保護,永遠不會死機。
3、裝置損耗低:<0.8%
4、波形質量好:THDi<2%
主要技術參數:
項目 | 項目描述 |
電氣規格 |
額定電壓(V) |
6kV、10kV及35kV |
接線方式 |
三相三線 |
頻率(Hz) |
50±5 |
額定容量(Mvar) |
1-100Mvar |
功率因數校正 |
﹥0.95 |
效率 |
≧99% |
響應時間 |
﹤5ms |
系統THDi |
﹤2% |
通信方式 |
通訊接口 |
RS485,網口,USB,CAN |
通訊協議 |
Modbus |
環境規格 |
海拔高度 |
低于1000米,高于1000米時降額使用,升高100米降額1% |
環境溫度 |
-35℃ - +60℃ |
相對濕度 |
5%-95%之間,無凝露 |
結構 |
防護等級 |
IP30(可定制) |
顏色 |
7047灰白(可定制) |
冷卻方式 |
智能風冷/水冷 |
