WX-APF-D 0.69KV有源電力濾波器
WX-APF有源濾波器模塊是一種用于動態抑制諧波的新型電力電子裝置,它能夠?qū)Σ煌岛皖l率的諧波進行快速跟蹤補償,裝置通過內部檢測電路分離出其中的諧波部分,并以脈寬調制(PWM)信號形式向補償電流發生電路送出驅動脈沖,驅動IGBT功率模塊,生成與電網諧波電流幅值相等,極性相反的補償電流注入電網,對諧波電流進行補償或抵消,主動消除電力諧波。
所屬分類低壓APF
- 產品描述
- 產品參數
產品介紹
WX-APF有源濾波器模塊是一種用于動態抑制諧波的新型電力電子裝置,它能夠?qū)Σ煌岛皖l率的諧波進行快速跟蹤補償,裝置通過內部檢測電路分離出其中的諧波部分,是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力諧波治理專用設備。它由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流,并將模擬電流信號轉換為數字信號,送入高速數字信號處理器(DSP)對信號進行處理,將諧波與基波分離,并以脈寬調制(PWM)信號形式向補償電流發生電路送出驅動脈沖,驅動IGBT功率模塊,生成與電網諧波電流幅值相等,極性相反的補償電流注入電網,對諧波電流進行補償或抵消,主動消除電力諧波。
本產品可廣泛應用于企業,商業和機關團體的供配電系統中其主要應用的行業包括:電力系統,石油,煙草,化工,冶金,制藥,造船,汽車制造,電信,水泥,礦山,電氣化鐵路,造紙,精密機械加工,焊接,紡織,印刷,精密電子,半導體生產企業等。

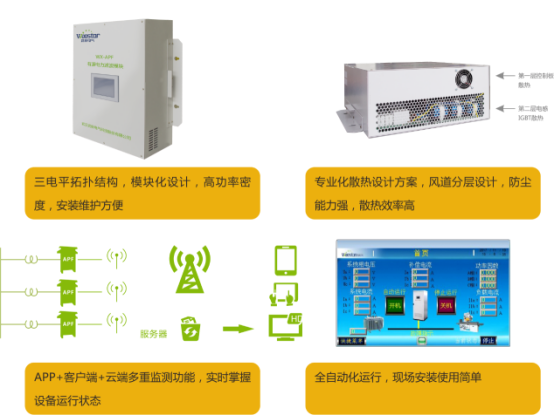

1.2產品優勢
技術參數
項 目 |
項目描述 |
電氣規格 |
額定電壓(V) |
690±10% |
接線方式 |
三相三線 |
頻率(Hz) |
50±5% |
額定容量 |
30~100kvar |
效率 |
>97.5% |
響應時間 |
<5ms |
無功補償率 |
>99% |
保護功能 |
過壓、欠壓、短路、防雷、過補償、過溫等 |
并聯運行 |
多模塊并聯運行 |
通訊方式 |
通訊接口 |
RS-485、網口、CAN |
通訊協議 |
Modbus |
環境規格 |
海拔高度 |
低于1000米,高于1000米時降額使用,升高100米降1% |
環境溫度 |
-35℃ ~ +60℃ |
相對濕度 |
5%~95%,無凝露 |
防護等級 |
IP20 |
結構 |
顏色 |
7047灰白(可定制)可定制 |
凈重 |
20KG(根據容量) |
冷卻方式 |
智能分冷 |
安裝方式 |
落地式、懸掛式 |
選配件 |
選件 |
加熱器、GPRS、WIFI |
