WX-SVG 0.69kV低壓靜止無功發生器裝置
產品介紹 WX-SVG靜止無功發生器模塊是指由電力電子變流器來進行動態無功補償?shù)难b置。它的基本原理是將電壓型逆變器經過電抗器并聯在電網中,通過對逆變器交流側輸出電壓的幅值和相位進行調節,迅速吸收或者發出相應的無功功率,達到快速補償負載無功功率的目的。工作中,通過調節逆變橋中IGBT器件的開關,可以控制直流逆變到交流的電壓的幅值和相位,因此,整個裝置相當于一個調相電源。通過檢測系統中所需的無功,可以快速發出大小相等、相位相反的無功,實現無功的就地平衡,保持系統實時高功率因數運行?! §o止無功發生器,英文描述為:StaticVarGenerator,簡稱為SVG。是指自由換相的電力半導體橋式變流器來進行動態無功補償?shù)难b置。SVG是目前無功功率控制領域內的解決方案。相對于傳統的調相機、電容器電抗器、以晶閘管控制電抗器TCR為主要代表的傳統SVC等方式,SVG有著無可比擬的優勢。
所屬分類低壓SVG
- 產品描述
- 產品參數
產品介紹
WX-SVG靜止無功發生器模塊是指由電力電子變流器來進行動態無功補償?shù)难b置。它的基本原理是將電壓型逆變器經過電抗器并聯在電網中,通過對逆變器交流側輸出電壓的幅值和相位進行調節,迅速吸收或者發出相應的無功功率,達到快速補償負載無功功率的目的。工作中,通過調節逆變橋中IGBT器件的開關,可以控制直流逆變到交流的電壓的幅值和相位,因此,整個裝置相當于一個調相電源。通過檢測系統中所需的無功,可以快速發出大小相等,相位相反的無功,實現無功的就地平衡,保持系統實時高功率因數運行。
靜止無功發生器,英文描述為:靜態無功發生器,簡稱為SVG。是指自由換相的電力半導體橋式變流器來進行動態無功補償?shù)难b置.SVG是目前無功功率控制領域內的******方案。相對于傳統的調相機,電容器電抗器,以晶閘管控制電抗器TCR為主要代表的傳統SVC等方式,SVG有著無可比擬的優勢。
應用領域
冶金行業:主要是存在于生產流水線上的軋機。
石油行業:主要是頻繁快速啟動的絞車用電動機,抽油機用提升機,轉盤等。
軌道交通:大量使用電纜長距離傳輸,以及因需求特性存在嚴重的三相不平衡狀態。
汽車制造業:大量使用電焊機或激光焊接機,在焊接的短時間隔后緊隨著是空載運行,并會產生兩個電壓階梯。
產品特點

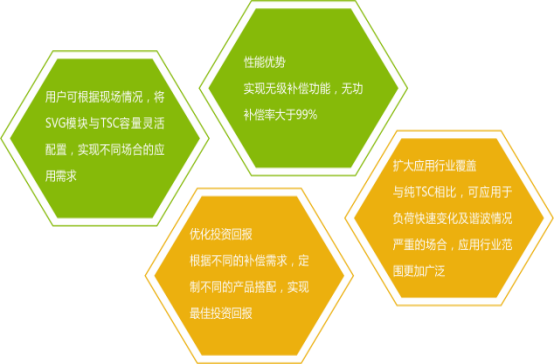

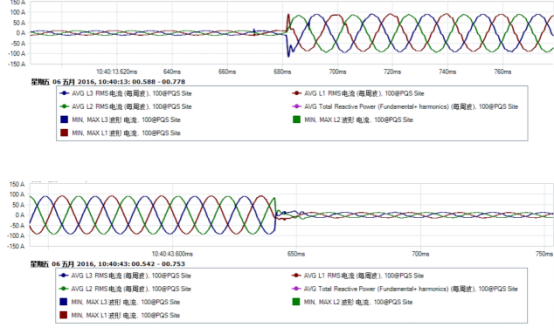

急速響應速度
無級補償
傳統無功補償精度不高,容易出現過補或者欠補。而在TSVG中,TSC進行有級投切補償,SVG進行精確補償,實現無極補償功能。取長補短,利用TSC大容量,低成本的粗略補償,配合SVG小容量的快速,高精度補償來實現整個系統的高精度無極補償。
補償方式靈活,適應各種應用場合
技術參數
項目 | 項目描述 |
電氣規格 | 額定電壓(V) | 690±10% |
接線方式 | 三相三線或三相四線 |
頻率(Hz)的 | 50±5% |
額定容量(千乏) | 30?100kvar |
效率 | > 97.5% |
響應時間 | <5ms的 |
無功補償率 | > 99% |
保護功能 | 過壓,欠壓,短路,防雷,過補償,過溫等 |
并聯運行 | 多模塊并聯運行 |
通訊方式 | 通訊接口 | RS-485,網口,CAN |
通訊協議 | MODBUS |
環境規格 | 海拔高度 | 低于1000米,1000高于米時降額使用,升高100米降1% |
環境溫度 | -35℃?+ 60℃ |
相對濕度 | 5%?95%,無凝露 |
防護等級 | IP20 |
結構 | 顏色 | 7047灰白(可定制)可定制 |
凈重 | 20KG(根據容量) |
冷卻方式 | 智能分冷 |
安裝方式 | 落地式,懸掛式 |
選配件 | 選件 | 加熱器,GPRS,WIFI |
