概述

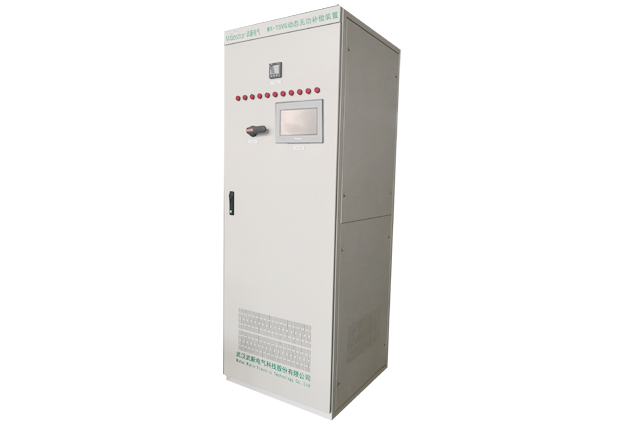

WX-TSVG低壓動態無功發生裝置是由晶閘管投切電容器TSC和有源無功補償發生器SVG的有機組合在一起的可快速,連續光滑調節電力系統無功功率的新型裝置,解決了傳統無功補償斷續補償及純有源無功發生器SVG成本高的問題,投切無涌流,響應速度快,是電力,通信,金融,石油,冶金,汽車制造等行業理想的低壓動態無改變設備。
裝置構成
輸出的無功功率可在整機范圍內連續調節
功率因數可達到全程為1(總補償容量足夠的情況下)
SVG無功發生器支路,可雙向輸出無功功率(感性,容性無功)
SVG無功發生器支路剩余容量可以開啟有源濾波功能,濾除系統諧波。
TSC投切電容器采用的是無暫態過渡投切技術,投切時無涌流
SVG無功補償發生器采用逆變雙重化技術,可以減少紋波電流
動態響應時間≤20ms
有源部分采用光纖驅動,晶閘管采用光電隔離觸發技術,安全,可靠,抗干擾能力強
嚴格熱設計,確保系統運行安全可靠
采用多重軟,硬件抗干擾措施,抗干擾能力強,工作可靠
具有自動檢測功能和過壓保護,過流保護等多張硬件保護功能,確保設備的穩定可靠運行
自動檢測系統電壓,電流,有功,無功和補償前,補償后系統功率因數
數字化控制和參數設置,采用7英寸觸摸屏中英文切換顯示,具有波形顯示,諧波含量顯示及時間記錄等功能
具有RS485接口,MODBUS標準通訊協議,計算機遠程監控
