WX-SVG 0.4KV低壓靜止無功發生器模塊
WX-SVG靜止無功發生器模塊是指由電力電子變流器來進行動態無功補償?shù)难b置。它的基本原理是將電壓型逆變器經過電抗器并聯在電網中,通過對逆變器交流側輸出電壓的幅值和相位進行調節,迅速吸收或者發出相應的無功功率,達到快速補償負載無功功率的目的。
所屬分類低壓SVG
- 產品描述
- 產品參數
產品介紹
WX-SVG靜止無功發生器模塊是指由電力電子變流器來進行動態無功補償?shù)难b置。它的基本原理是將電壓型逆變器經過電抗器并聯在電網中,通過對逆變器交流側輸出電壓的幅值和相位進行調節,迅速吸收或者發出相應的無功功率,達到快速補償負載無功功率的目的。工作中,通過調節逆變橋中IGBT器件的開關,可以控制直流逆變到交流的電壓的幅值和相位,因此,整個裝置相當于一個調相電源。通過檢測系統中所需的無功,可以快速發出大小相等、相位相反的無功,實現無功的就地平衡,保持系統實事高高率因數運行。
靜止無功發生器,英文描述為:Static Var
Generator,簡稱為SVG。是指自由換相的電力半導體橋式變流器來進行動態無功補償?shù)难b置。SVG是目前無功功率控制領域內的******方案。相對于傳統的調相機、電容器電抗器、以晶閘管控制電抗器TCR為主要代表的傳統SVC等方式,SVG有著無可比擬的優勢。
應用領域
冶金行業:主要是存在于生產流水線上的軋機。
石油行業:主要是頻繁快速啟動的絞車用電動機、抽油機用提升機、轉盤等。
軌道交通:大量使用電纜長距離傳輸、以及因需求特性存在嚴重的三相不平衡狀態。
汽車制造業:大量使用電焊機或激光焊接機,在焊接的短時間隔后緊隨著是空載運行,并會產生兩個電壓階梯。
產品特點

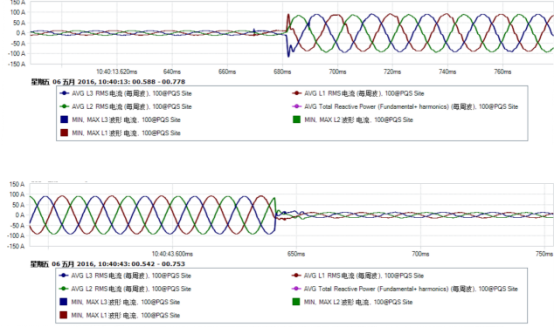

急速響應速度
無級補償
傳統無功補償精度不高,容易出現過補或者欠補。而在TSVG中,TSC進行有級投切補償,SVG進行精確補償,實現無極補償功能。取長補短,利用TSC大容量、低成本的粗略補償,配合SVG小容量的快速、高精度補償來實現整個系統的高精度無極補償。
補償方式靈活,適應各種應用場合

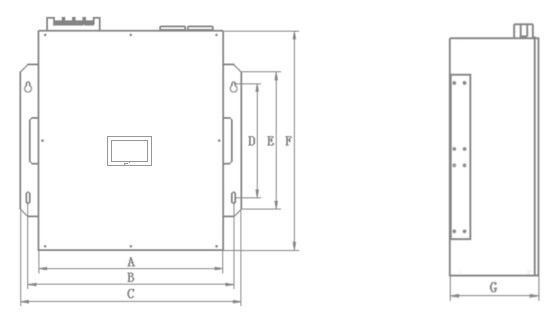

裝置容量 |
A |
B |
C |
D |
E |
F |
G |
30kvar |
350 |
410 |
450 |
300 |
360 |
575 |
215 |
50kvar/75kvar |
480 |
540 |
580 |
300 |
360 |
575 |
215 |
100kvar |
500 |
560 |
600 |
300 |
360 |
575 |
215 |
技術參數
項 目 |
項目描述 |
電氣規格 |
額定電壓(V) |
380±20% |
接線方式 |
三相三線或三相四線 |
頻率(Hz) |
50±5% |
額定容量 |
30~100kvar |
效率 |
>97.5% |
響應時間 |
<5ms |
無功補償率 |
>99% |
保護功能 |
過壓、欠壓、短路、防雷、過補償、過溫等 |
并聯運行 |
多模塊并聯運行 |
通訊方式 |
通訊接口 |
RS-485、網口、CAN |
通訊協議 |
Modbus |
環境規格 |
海拔高度 |
低于1000米,高于1000米時降額使用,升高100米降1% |
環境溫度 |
-35℃ ~ +60℃ |
相對濕度 |
5%~95%,無凝露 |
防護等級 |
IP20 |
結構 |
顏色 |
7047灰白(可定制)可定制 |
凈重 |
20KG(根據容量) |
冷卻方式 |
智能分冷 |
安裝方式 |
落地式、懸掛式 |
選配件 |
選件 |
加熱器、GPRS、WIFI |
