WX-LBD三相不平衡自動調節模塊采用多電平高效模塊結構，以有源電力電子逆變的方式實現三相負荷不平衡補償，裝置可在補償系統負序電流的同時，具有有無功補償和諧波補償功能，對系統電能質量問題進行綜合質量。

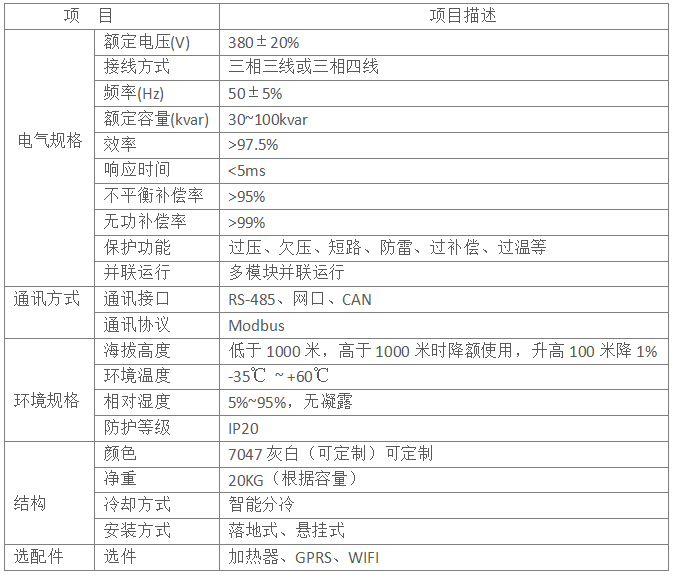

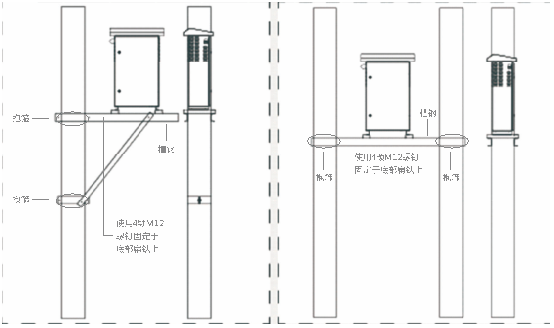

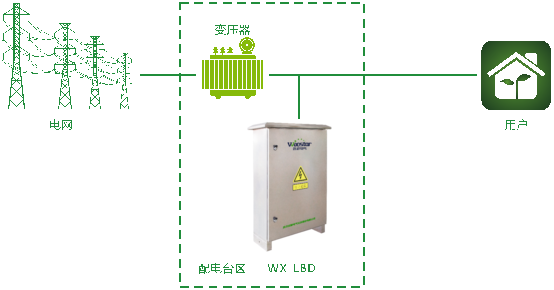

　　WX-LBD系列智能電能質量治理模塊工作原理如下圖所示。裝置并聯在電網中，可實時地自動采集安裝點處的電壓和電流，控制目標以可以選擇無功、諧波、不平衡、電壓治理。裝置通過采集信號提取控制電流指令，與反饋輸出電流組成閉環控制，得到電流指令經過PWM調制，驅動IGBT工作，逆變得到指令電流，從而實現對用戶側負荷電流的補償。
